Svařování metodou MMA (Manual Metal Welding) – svařování obalenou elektrodou, poskytuje řadu výhod, díky kterým je tato metoda oblíbená a rozšířená. Existuje velké množství druhů svařovacích materiálů, kterými lze svařovat a jejich zhotovení v podobě drátu navinutého na cívce by bylo sice možné, ale finančně náročné. Právě proto dostává elektroda prostor pro svařování oceli, nerezové oceli, litin, slitin hliníku a mědi, neznámých materiálů, tvrdonávaru, oprav a množství jiných.

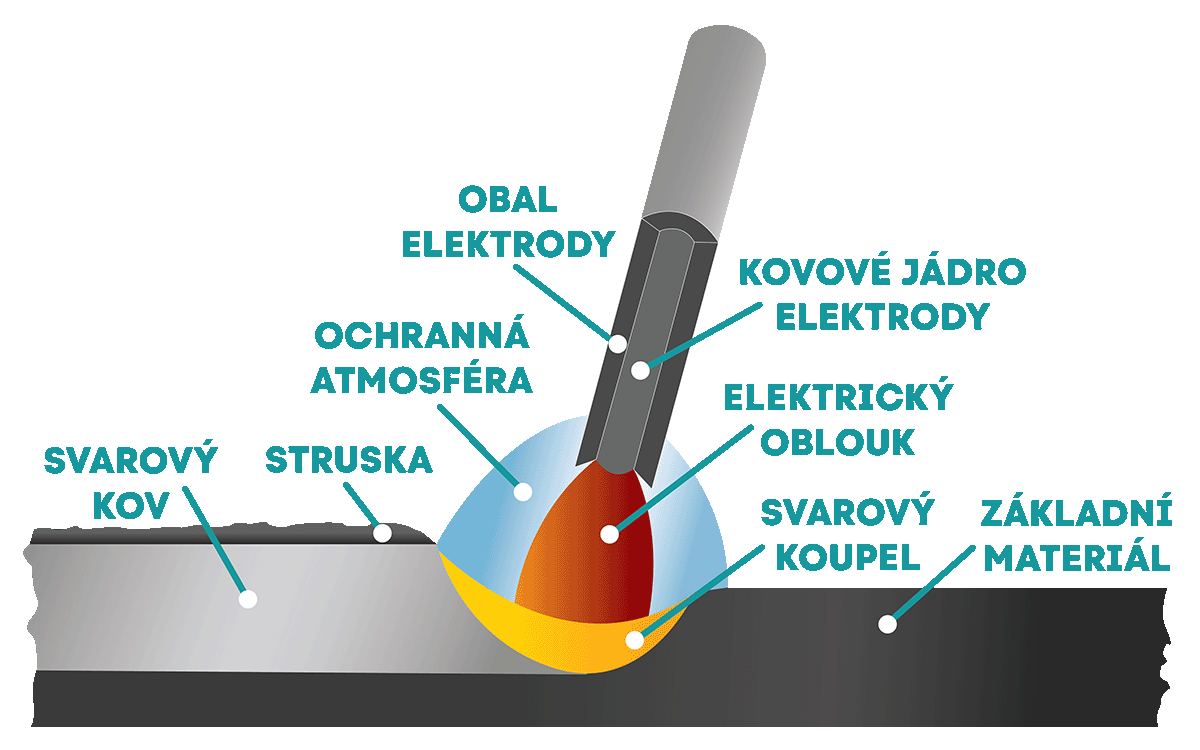

Schéma svařování metody MMA:
Popis metody MMA:
Elektrický oblouk hoří mezi základním materiálem, ukostřeným zemnící svorkou ze svářečky a špičkou obalené odtavující se elektrody. Elektroda s příslušným průměrem, která je pevně uchycena v držáku elektrody má konečnou „pracovní“ délku, která se odtavuje. Na povrchu svarového kovu se vytváří struska, která chrání ochlazující se kov před okysličením z ovzduší a umožňuje kovu klidně chladnout. Strusku je nutno po dokončení svaru mechanicky odstraňovat.
Funkce obalu elektrody:
Obal elektrod má přímý vliv na proces svařování, má několik účinků a to:
- Ionizační – dopomáhá k zapálení a samotné stabilitě oblouku.
- Fyzikální – ochraňuje roztav Nastavení ený kov od kyslíku z okolní atmosféry a umožňuje roztavenému kovu klidně chladnout
- Metalurgický – legování svarového kovu prvky které při svařování částečně vyhárají a je nutno je doplňovat, kvůli výsledným mechanickým vlastnostem svaru.
Druhy obalu elektrody:
Rutilový obal (DC- nebo AC) – rutilové elektrody umožňují snadno zapálit oblouk, jsou vhodné pro bodování a mechanicky méně namáhané konstrukce. Struska je snadno odstranitelná.
*Náš tip: Rutilová elektroda na ocel
Bazický obal (DC+) – bazické elektrody jsou vhodné pro svařování ve všech polohách, díky svým vlastnostem vyhovují při svařování namáhaných konstrukcí s delšími svary
*Náš tip: Bázická elektroda na ocel
Rutil-bazický obal (DC+ nebo AC) – rutil-bazická elektroda kombinuje vlastnosti rutilové a bazické elektrody, má všestranné využití, vhodné pro všechny polohy svařování a obzvlášť vhodné pro koutové svary.
*Náš tip: Rutil-bazická elektroda na ocel
Kyselý obal (DC- nebo AC) - kyselý obal umožňuje svařovat konstrukce kde chceme dosáhnout hlubšího průvaru s výhodou houževnatého svarového kovu ale nižší pevností. Vhodné pro polohy PA a PB
Speciální obal – speciální obaly slouží pro různá použití v závislosti na požadavku, jedná se o různé kombinace případně obaly s příměsí celulózy, uhlíku, rutilu a podobně.

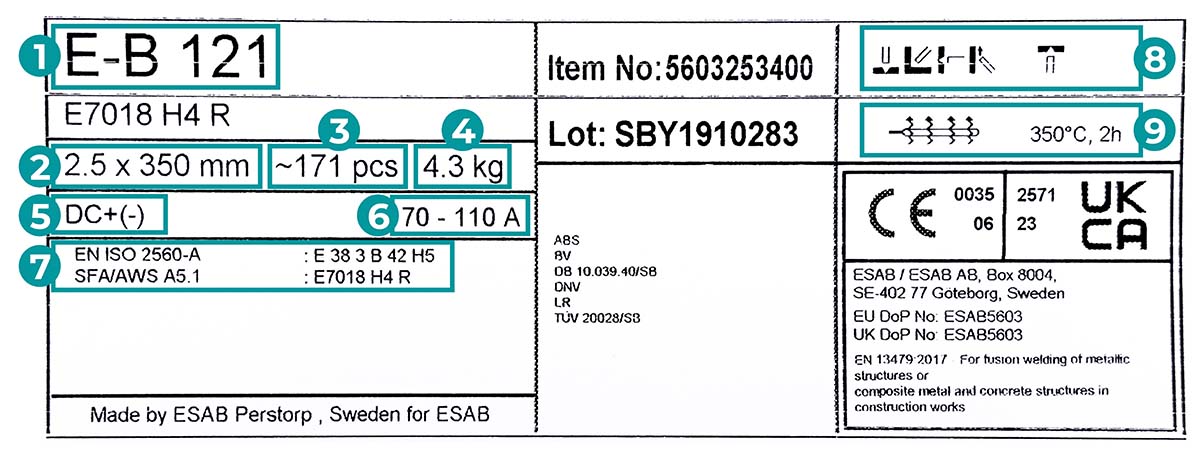

Označování údajů na štítku elektrod:
1 – Obchodní označení elektrod
Každý výrobce preferuje jiné označení např. Esab E-B - Elektroda Bázická, E-R - elektroda rutilová, OK 46.00, OK 48.00, ...
2 – Průměr elektrody (mm) x délka elektrody (mm)
3 – Přibližný počet kusů elektrod v balení
4 – Hmotnost balení
5 – Druh a polarita svařovacího proudu
Určuje správné zapojení svařovacích kabelů, pro které je elektroda vhodná.
DC - Jednosměrný proud - Držák elektrody - a změnící kabel +
DC + Stejnosměrný proud – Držák elektrody + a zemnící kabel –
AC Střídavý proud – nezáleží na zapojení svařovacích kabelů
6 – Doporučený rozsah svařovacího proudu (A)
Zpravidla: 35 – 45 x x průměr elektrody (mm) = rozsah svařovacího proudu (A)
7 – Označování elektrod podle příslušných norem

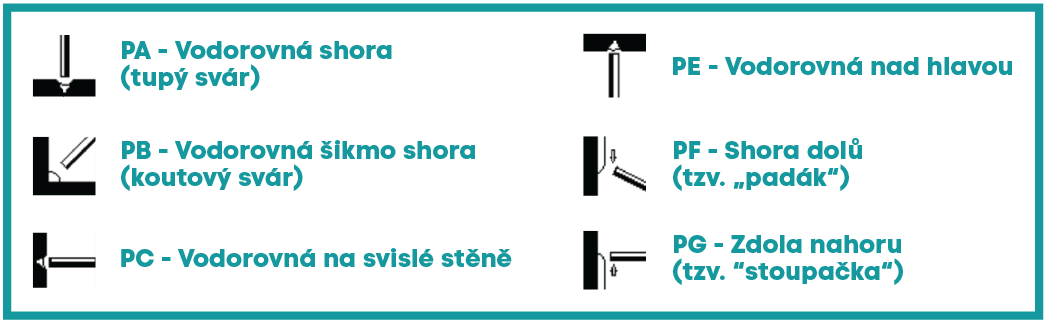

8 – Polohy vhodné pro svařování elektrodou
9 – Doporučené parametry pro sušení elektrod

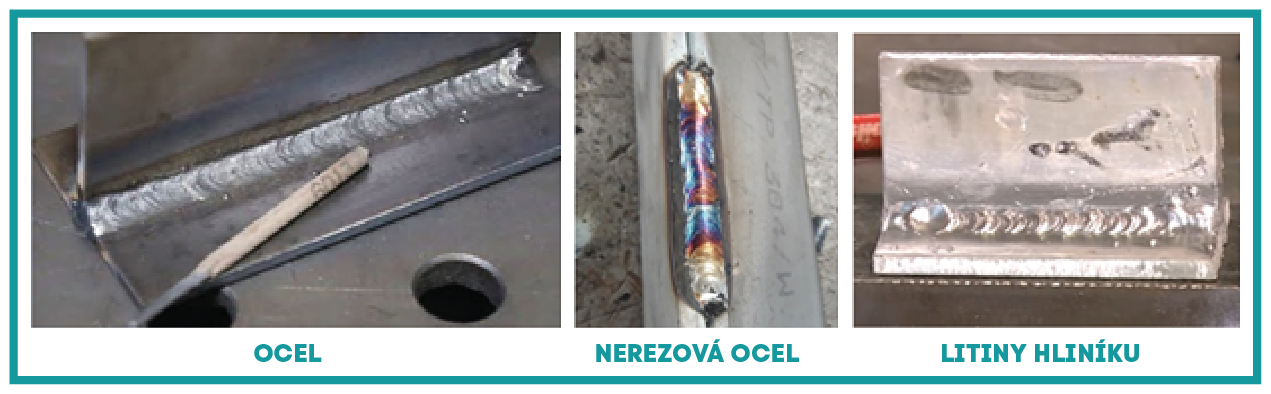

Svařování elektrodou podle přídavného materiálu umožňuje svařovat více materiálů. Nejčastěji jsou:
*Náš tip: Elektroda na hliníkové slitiny
*Náš tip: Přechodová elektroda nerez - ocel
Kromě výše zmíněných materiálů, elektrody poskytují možnost svařovat i litinu, slitiny mědi, tvrdonávar, neznámé materiály a jiné speciální aplikace v používané praxi.
*Náš tip: Elektroda na neznámé materiály
*Náš tip: Tvrdonávarová elektroda na opravy
*Náš tip: Elektroda rutil-kyselá na opravy
Věříme, že vám tento článek objasnil svařovací elektrody a jejich použití. Pokud máte nějaké dotazy, na které zde odpověď nebyla zmíněna, neváhejte nás kontaktovat na našem maily info@svarsi.cz nebo na t.č. +421 948 072 919 a rádi Vám je zodpovíme.
