Závity lahví a ventilů

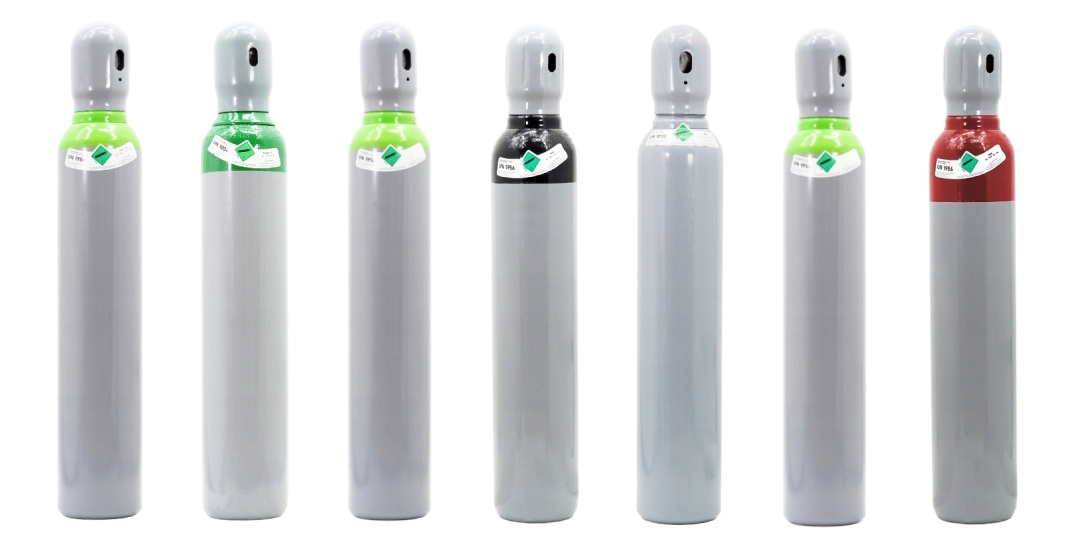

V připojeních tlakových lahví a příslušných redukčních ventilů může být množství nejasností. Jednotlivé plyny používají odlišné typy a rozměry připojení, přičemž některé závity jsou pravotočivé a jiné levotočivé. Rozdíly mohou být i mezi jednotlivými zeměmi a systémy lahví. Bez základního přehledu je proto snadné se zmýlit při výběru redukčního ventilu. Tento blog vznikl proto, aby byly všechny důležité informace přehledně na jednom místě a pomohl vám zorientovat se, jaké připojení patří ke kterému plynu a proč je důležité tyto rozdíly znát.

Obloukové svařování:

ARGON

• Závit láhve: W 21,8 × 1/14"
• Závit na výstupu: pravotočivý G1/4"
• Argon používá závit, který je odlišný od závitu CO₂
• Ventily mezi Ar a CO₂ nejsou kompatibilní.

Redukční ventil ARGON/CO2 BASECONTROL W21,8 x 1/14 GCE

ARGON + CO₂ (MIX - hovorově Gambrinus)

• Závit láhve: W 21,8 × 1/14"
• Závit na výstupu: pravotočivý G1/4"
• Stejný závit jako čistý argon
• Ventily pro Ar a MIX jsou kompatibilní.

Redukční ventil ARGON/CO2 BASECONTROL W21,8 x 1/14 GCE

CO₂ (oxid uhličitý)

• Závit láhve: G 3/4"
• Závit na výstupu: pravotočivý G1/4"
• Ventil z argonu NEPASUJE na CO₂ láhev.
• Předělané hasicí přístroje mají zpravidla závit G 3/4"

Redukční ventil ARGON/CO2 BASECONTROL G3/4 GCE

FORMOVACÍ PLYN (Ar + H₂, Ar + N₂)

• Závit láhve: W 21,8 × 1/14" LH
• Závit na výstupu: levotočivý G3/8" LH
• Formovací plyn má levotočivý závit Whitworth, aby se zabránilo záměně s běžným argonem.
• Ventily jsou specifické – pravotočivý ventil z argonu sem nepasuje.

Redukční ventil formovací FORMGAS PROCONTROL GCE

DUSÍK (N₂)

• Závit láhve: W 24,32 × 1/14"
• Závit na výstupu: pravotočivý G1/4"
• Použití: při laserovém řezání
• Dusík má větší Whitworth závit, nekompatibilní s Ar/MIX.

Redukční ventil N dusík W24,32×1/14 Sherman

Svařování plamenem (autogen, hořáky):

PROPAN-BUTAN

• Závit láhve: W 21,8 × 1/14" LH
• Závit na výstupu: levotočivý G3/8" LH
• Propan-butan má levotočivý závit kvůli bezpečnosti a záměně s technickými plyny.

Redukční ventil propan / butan Sherman

KYSLÍK (O₂)

• Závit láhve: W 21,8 × 1/14" (šstandard na CZ a CZ)
• Závit na výstupu: pravotočivý G1/4"
• Stejný typ závitu jako argon, ale ventil je konstrukčně odlišný.

Redukční ventil kyslík O2 W21,8 x 1/14 Sherman

V nabídce také:

• Závit láhve: G 3/4" (standard kyslík láhve z PL, AT a DE)
• Závit na výstupu: pravotočivý G1/4"

Redukční ventil kyslík O2 G3/4 Sherman

ACETYLEN (C₂H₂)

• Připojení láhve: Třmen
• Závit na výstupu: levotočivý G3/8" LH
• Acetylen má na výstupu speciální levý závit, aby se zabránilo záměně s kyslíkem

Redukční ventil acetylen AC Sherman

Jiné plyny:

PIVOPLYN (CO₂ + N₂ – gastro, výčepní zařízení)

• Závit láhve: W 24,32 × 1/14"
• Závit na výstupu: pravotočivý G1/4"
• Pivoplyn používá Whitworth závit W24,32, tedy větší než argonový W21,8.
• Ventil z argonu nebo argon-mixu sem nepasuje.
• Závit je pravotočivý, na rozdíl od formovacího plynu, který je levotočivý.

Tabulka k závitům příslušných plynů:

Redukční matice

U technických plynů není vždy nutné kupovat nový redukční ventil. Pokud člověk používá jeden ventil na více plynů – například CO₂ při MAG svařování, argon-mix při MAG nebo čistý argon při TIG, stačí použít správnou redukční matici. Ta umožní přechod mezi závitem CO₂ (G 3/4") a závitem argonu (W 21,8 × 1/14") a naopak, aniž by bylo třeba měnit celý ventil. Je to jednoduché, bezpečné apraktické řešení, které šetří peníze i čas, zejména pokud člověk pracuje s více plyny v jedné dílně.

Přechodka redukce z G 3/4 na W 21,8mm      |      Přechodka redukce z W 21,8mm na G 3/4˝

Závity na tlakových lahvích působí na první pohled jednoduše, ale v praxi mezi nimi existují zásadní rozdíly, které je důležité znát. Jednotlivé plyny používají odlišné typy a rozměry připojení, přičemž závity mohou být pravotočivé nebo levotočivé. Právě správné připojení určuje, který redukční ventil je vhodný pro konkrétní plynovou láhev.

Tento přehled shromažďuje nejdůležitější informace o běžně používaných připojeních tlakových lahví a redukčních ventilů na jednom místě, aby se v nich uměl snadno zorientovat každý, kdo pracuje s technickými plyny.
